產品介紹

框架式復合圓錐破碎機是一種集破碎、篩分功能于一體的高效礦山設備，其核心設計融合了傳統圓錐破與復合式結構的雙重優勢。

框架式復合圓錐破碎機的核心結構由三大模塊協同構成：框架式主機架采用高強度鑄鋼一體成型，內部鑲嵌可更換的錳鋼襯板，通過鋅合金澆注工藝確保襯板與機體的剛性結合，這種設計能有效抵御破碎過程中的沖擊載荷；

復合破碎腔由上部預碎區與下部細碎區組成，動錐采用陡錐面設計（傾角20°-30°）實現初級破碎，底部緩錐面（傾角10°-15°）則通過層壓作用完成粒度整形，形成多段破碎的復合效應；

液壓調節系統集成于主軸底部，采用雙作用液壓缸實現排礦口動態調節（范圍10-50mm），配合過載保護裝置可自動釋放鐵塊等不可破碎物，同時液壓鎖緊裝置簡化了襯板更換流程。這三者協同工作，使設備在保持高破碎效率的同時，顯著延長了易損件壽命。

產品性能

工作原理

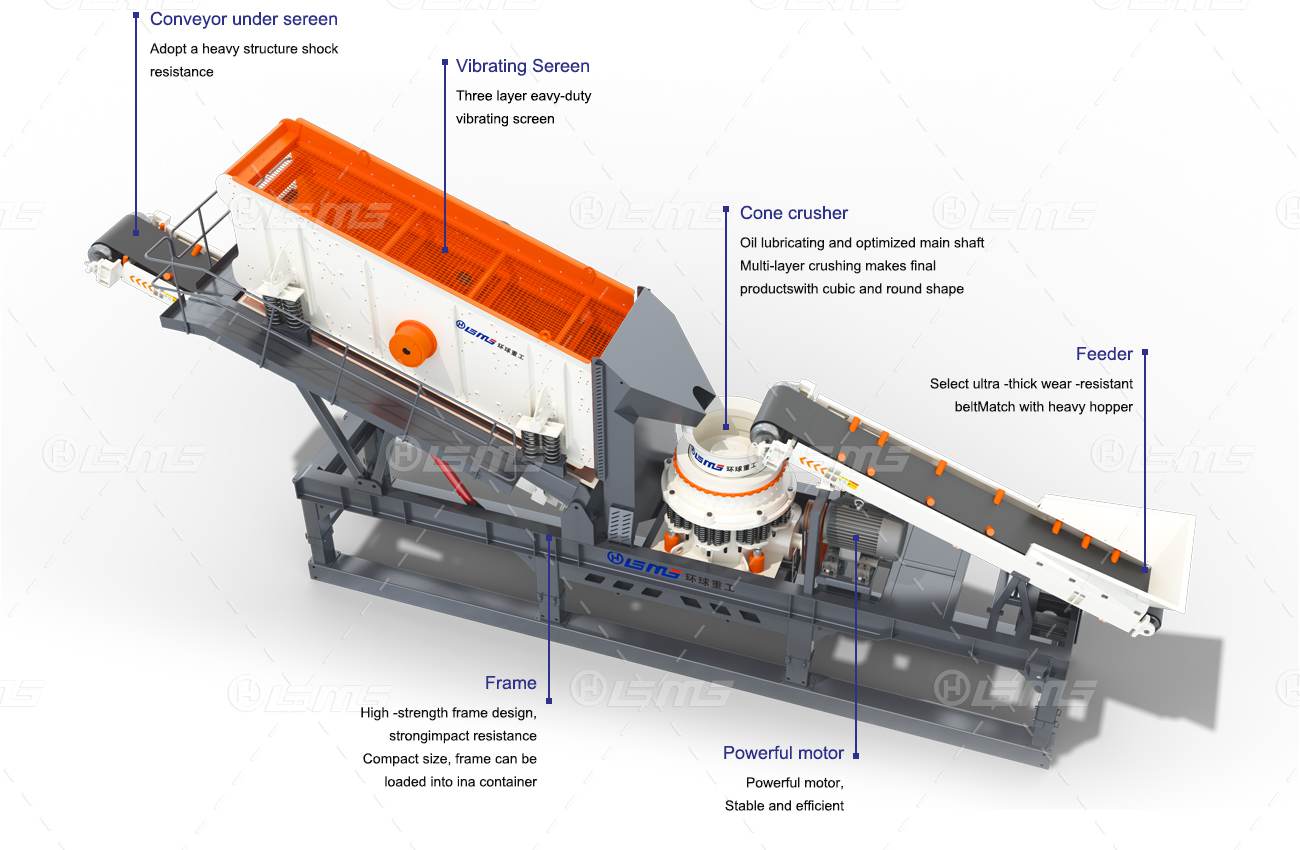

物料經由振動給料機通過輸送皮帶運輸?shù)綇?fù)合式圓錐破碎機內進行破碎，破碎出的物料經由出料皮帶運輸?shù)饺龑诱駝雍Y上，進行物料的篩分，復合調節的石子經由出料皮帶輸送出去，不符合要求的石子經由返料口重新投喂到復合圓錐破碎機里面進行再次破碎，直至破碎的所有石料都復合要求。

技術參數

暫無數據展示
